根据腾讯云文档关于“通过 TOA 获取客户端真实 IP（仅针对 TCP 协议）”的说明，以下是整理的笔记，包括安装方法及具体命令。这些步骤涉及在后端服务器上安装和配置 TOA 模块，以便在使用四层负载均衡时获取客户端的真实 IP。

TOA（TCP Option Address）获取客户端真实 IP

基本原理

加速通道转发数据包时，数据包同时会做 SNAT 和 DNAT，即数据包的源地址和目标地址均修改。源站看到的数据包的源地址是加速通道转发 IP 地址，而并非是客户端的真实 IP。为了将客户端 IP 传给服务器，加速通道将客户端的 IP 和 Port 在转发时放入了自定义的 tcp option 字段中。如下：

#define TCPOPT_ADDR 200
#define TCPOLEN_ADDR 8   /* |opcode|size|ip+port| = 1 + 1 + 6 */

/*
    * insert client ip in tcp option.
    * must be 4 bytes alignment.
    */

    struct ip_vs_tcpo_addr{
        __u8 opcode;
            __u8 opsize;
            __u16 port;
            __u32 addr;
    };

Linux 内核在监听套接字收到三次握手的 ACK 包之后，会从 SYN_REVC 状态进入到 TCP_ESTABLISHED 状态。这时内核会调用 tcp_v4_syn_recv_sock 函数。 Hook 函数 tcp_v4_syn_recv_sock_toa首先调用原有的tcp_v4_syn_recv_sock函数，然后调用 get_toa_data 函数从 TCP OPTION 中提取出 TOA OPTION，并存储在 sk_user_data 字段中。再用 inet_getname_toa hook inet_getname，在获取源 IP 地址和端口时，首先调用原来的inet_getname，然后判断 sk_user_data 是否为空，如果有数据从其中提取真实的 IP 和 port，替换 inet_getname 的返回。
服务端程序在用户态调用 getpeername，返回的 IP 和 port 即为客户端的原始 IP。

安装和配置步骤

安装 TOA 模块

首先确认你的服务器环境支持加载 TOA 模块。以下是编译和安装 TOA 模块的步骤：

准备环境

确保安装了编译所需的工具和内核开发包：

   sudo yum groupinstall "Development Tools"
   sudo yum install kernel-devel-$(uname -r)

下载 TOA 源码

前往 TOA 模块的源码仓库或官方网址下载源码。在此假定你已经下载到你的工作目录：
注：腾讯toa安装链接：https://cloud.tencent.com/document/product/608/18945

   wget https://thunder-pro-mainland-1258348367.cos.ap-guangzhou.myqcloud.com/TOA/toa.tar.gz
   tar -xzvf toa.tar.gz

编译模块

使用 make 命令编译模块：

   make

安装模块

将编译好的模块加载到内核中：

   sudo insmod toa.ko

验证模块是否成功加载：

   lsmod | grep toa

验证

例如：nignx中的访问日志，获取到的是真实的用户IP即可。

tail -f /uar/local/nginx/var/logs/access.log

为保障 TOA 内核模块运行的稳定性，TOA 内核模块还提供了监控功能。在插入 toa.ko 内核模块后，可以通过以下两种方式监控 TOA 模块的工作状态。
执行以下命令查看 TOA 相关的计数状态。
cat /proc/net/toa_stats

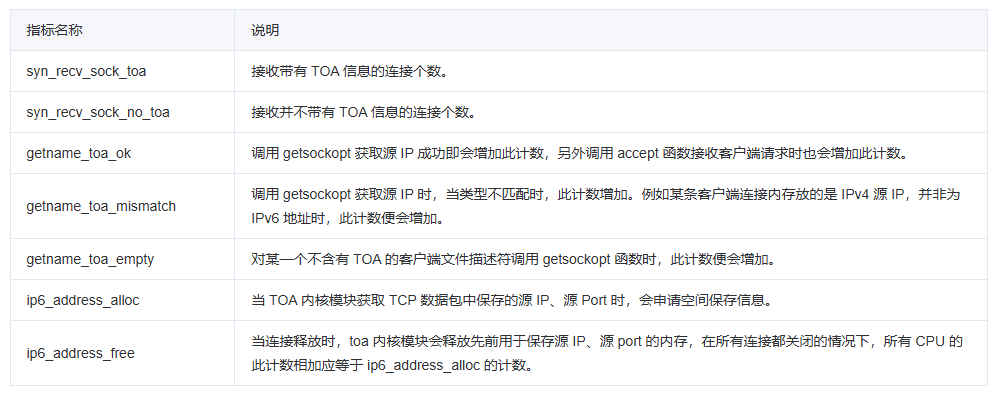

其中主要的监控指标对应的含义如下所示：

注意事项

兼容性和支持：确保你所使用的内核版本和负载均衡器支持 TOA 功能。
性能影响：解析额外的 TCP 选项会有少量性能影响，请在高负载环境下进行相应测试。
安全合规：遵循相关的安全和数据合规要求，确保收集的 IP 信息符合法律规定。

TOA（TCP Option Address）如何修改CODE

获取源码包，在编译之前修改对应code

# grep -ri 200 *
toa.h:#define TCPOPT_TOA  200
